All Of Sheet-Metal Processing Machines
/
제어장치
(Fanuc 31i-LB CNC Controller)
CE Safety Laser
셔틀 테이블
(Shuttle Table)
안전장벽
(Beam Barrier)
레이저 안전 커버
(Laser Safety Cover)
오토포커스로 시트 두께에 상관없는 최상의 가공품질
일체형 용접 바디로 고속 가공이 가능
낮은 운영 비용과 저전력 소비
높은 가공 절단 품질 (일반철판, 스테인리스, 알루미늄, 동)
세계적으로 인정받는 고품질 레이저 가공기
자동 판금 적재 및 언로딩 시스템 적용
모던하고 컴팩트한 디자인
효율적이고 사용자 친화적인 구조

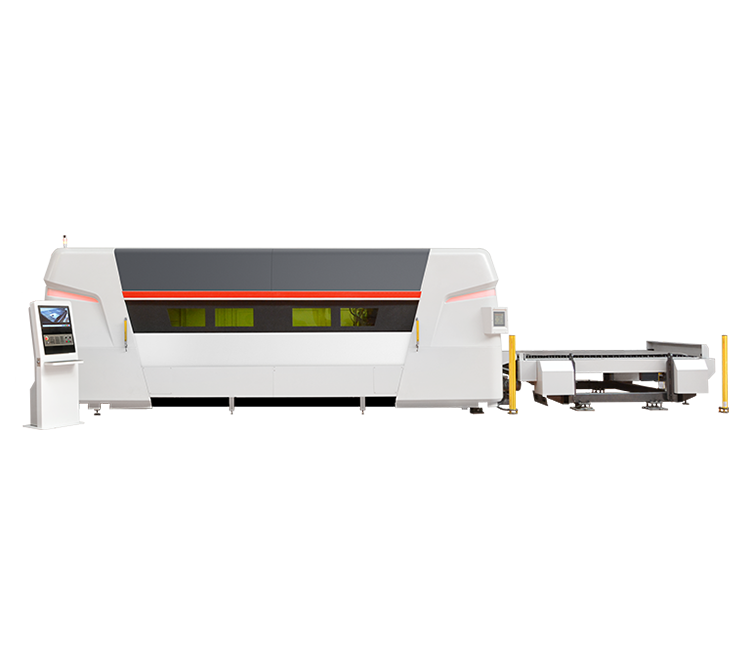

Dener FL Series
Fiber Laser
Technology

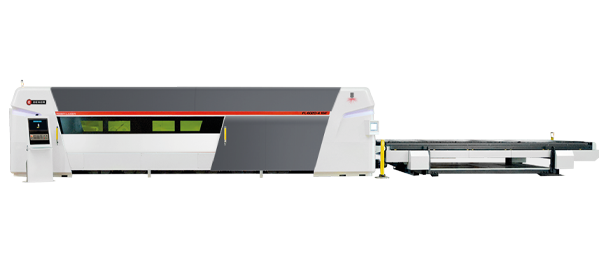

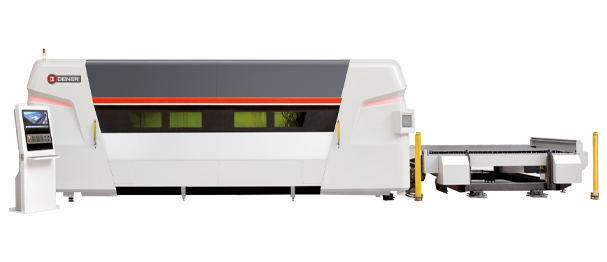

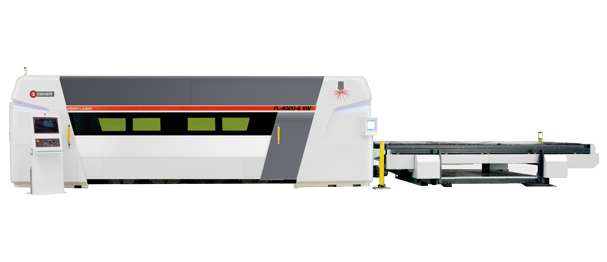

FL-3015-L
FL-4020-L
FL-6020-L
고급 하드웨어
정교한 하드웨어 시스템은 초고속 프로세서와 결합하여 얇고, 빠르며 신뢰성이 높습니다.
광 케이블은 고속 데이터 전송을 위해 CNC 내부 데이터 버스 시스템에 사용됩니다.
고속, 고감도 및 고급 처리 기술
서보 드라이브 뿐만 아니라 고속 및 고정밀 기계 가공 기술, 편리한 축 위치제어 및 정밀도
고급 원격 액세스 및 제어 시스템
PC에서 인터넷을 통해 CNC 제어 및 기계에 쉽게 접근할 수 있습니다.
높은 보안 및 용이한 유지 보수
신뢰성 있는 하드웨어 시스템은 가혹한 공장 환경에서도 안정적인 운영을 보장합니다.
Windows 기반 운영 시스템
화낙 패널 고속 인터페이스 덕분에 고급 CNC 및 PC 조합이 가능
압축 공기로 절단
데너 FL 시리즈 레이저 기계는 다른 가능한 절단 옵션으로 인해 압축공기와 함께 산소와 질소로 절단합니다.
가스 시스템에는 모든 가스 입력에 대한 압력 센서와 통이 있습니다.
얇은 시트를 압축 공기로 절단하면 산소 및 질소로 절단하는 것보다 비용면에서 유리하며, 산소 절단에 비해 속도면에서도 유리합니다. 가압 공기를 건조하는 공기 건조 시스템이 표준 기계 부품으로 포함되어 있는데, 공기로 절단할 때 필요합니다.

고속에서도 진동이 없는 움직임과 고정밀 절단 품질
높은 가속도와 절단 속도를 위한 가볍고 슬림한 디자인
절단 높이를 헤드의 정전 용량 센서가 일정하게 유지함으로써 고품질 절단이 가능합니다.
보호 유리가 헤드에 배치되어 초점 렌즈가 보호됩니다.
자동으로 조정된 초점 거리로 얇고 두꺼운 시트를 최상의 품질로 절단할 수 있습니다.
모바일 장치에 설치된 응용 프로그램으로 렌즈 온도, 보호 유리 온도, 두개 내 압력, 절단 가스 압력 값 및
초점 거리 값을 무선 연결로 모니터링 할 수 있습니다.
LED 상태 표시등 덕분에 LED의 색상에 따라 헤드의 다양한 상태를 모니터링 할 수 있습니다.
레이저 센터링의 전통적인 방법. 이 방법은 작업자가 노즐 헤드 위에 셀로판 테이프를 붙인 다음 촬영 버튼을 누르는 것과 관련됩니다. 이 결과, 렌즈를 사용하는 작업자가 읽는 셀로판 테이프의 패턴을 가져옵니다.
패턴의 직경은 인간 눈으로 쉽게 판독하기에는 너무 작은 1-3mm 사이입니다.
따라서 이는 에러로 이어지고 이 작업을 아주 지루하고 어렵게 만듭니다. 때때로 이 작업을 수행하는 데 몇 시간이 걸릴 수 있습니다.
컴퓨터 비전과 관련된 새로운 방법은 카메라를 실시간으로 레이저 빔의 위치를 모니터링 하는 데 사용합니다. 그리고 레이저 중심 잡기는 모터를 통해 수행됩니다. 따라서 작업이 매우 쉽고 사람의 간섭이 없습니다. 새로운 방법의 결과가 훨씬 더 정확합니다.
자동 빔 센터링 시스템은 데너 R&D 부서에서 개발했으며 데너가 특허권을 보유하고 있으므로 다른 어떤 파이버 레이저 기계에 사용할 수 없습니다. (옵션)

폭 넓은 언어 지원
프로그램에서는 많은 언어를 지원하고 이들 언어는 쉽게 바꿀 수 있습니다.

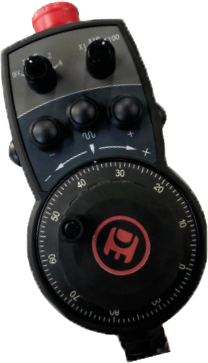

핸드 휠
기계에는 정밀한 축 이동 설정을 위해 핸드 휠이 있습니다. 이 핸드 휠은 사용한 금속판의 잔여 부분에 작은 조각을 제거하기 위해 정밀한 위치 잡기가 필요한 경우 매우 유용합니다.
자동 절단 부품 인지, 검색 및 빼내기
절단 헤드에 있는 센서로 시작점, 팔레트 위의 놓인 부품의 각도를 쉽고 빠르게 알아낼 수 있습니다.
마지막 점에서 절단 재시작
어떠한 이유로 기계가 정지하거나 일시 정지하는 경우, 원하는 점에서의 절단을 다시 할 수 있습니다.
설계된 CAD/CAM 프로그램으로 작동
본 기계는 Metalix, Lantek, Radan 이나 요청에 따라 소비자가 선택할 수 있는 이들과 유사한 프로그램 중 하나를 통합할 수 있습니다.
에너지 절감형으로 설계
FL3015 설계의 장점으로 동종 기계 대비 35%의 에너지 절감이 가능합니다.
LED 조명
기계 상에서 연속적으로 켜지는 내/외부 조명은 저전력 소모의 긴 수명 LED로 되어 있습니다. 전체 전력 소모를 줄이는 또 다른 방안입니다.
경제적 모드 옵션으로 가스 절약
프로그램에는 경제적 모드와 급속 모드의 2가지가 있습니다. 급속모드는 가장 짧은 시간 내의 절단에 초점을 맞춘 반면, 경제적 모드는 아이들 이동에서 불필요한 가스 전달을 방지하기 위해 절단 가스를 닫기 때문에 가장 경제적인 절단을 할 수 있습니다.
사용하기 쉬운 GUI
기계 사용은 프로그램에 소모되는 시간을 상당히 줄이는 배치 명령으로 쉽게 됩니다. 여러 언어에 대해 프로그램을 채택하고 이들 언어 사이에서 전환하는 것이 매우 쉽습니다.
6개의 셀 효과적 진공 시스템
절단 테이블은 6개의 셀 진공 영역으로 나뉘고 레이저 헤드 근처의 셀은 필요한 영역내에서 강한 흡입을 하면서 개방됩니다. 진공 셀은 헤드가 관련 셀에 도달하면 즉시 개방되고 통과 셀의 진공은 약간의 지연 후에 닫힙니다.
인터넷 상으로 원격 연결
비상이나 필수 상황에서 기계를 인터넷에 연결한 경우, 고장과 관련된 모든 종류의 정보를 원격으로 볼 수 있습니다. 필요 시, 원격 정비 엔지니어가 오류의 원인, 알람 이력 및 변경 파라미터를 찾을 수 있습니다. 시스템상의 모든 종류의 프로그램 업데이트는 인터넷을 통해 실시할 수 있습니다.
신속 정비 팀
자질 있는 정비 엔지니어가 모든 문제를 가장 짧은 시간내에 해결합니다.
기계에 대한 쉬운 접근이 가능한 설계
전면 및 후면 도어를 열 수 있어서 기계를 신속하고 쉽게 정비할 수 있습니다. 이 설계로 작업자가 세척과 유지보수 작업을 실시할 수 있습니다.
충분한 예비 부품
계속되는 양산으로, 예비 부품을 항상 구매하실 수 있습니다.
절단 헤드 보호
절단 헤드가 조각이나 팔레트에 부딪히거나 막 부딪히려고 하는 경우, 기계는 즉시 일시 정지하여 절단 헤드를 충격으로 인한 손상에서 보호합니다.
기계가 멈춘 후, 작업자가 방해 조건을 일단 없애는 경우, 절단 과정은 시작 버튼을 눌러 다시 이어갈 수 있습니다.
보안경
레이저 광선 반사로 인한 손상을 방지하기 위해, 전면 도어의 창은 레이저 차단 재료로 제작하였습니다.
비상 정지
기계에는 7개의 비상 정지 버튼이 있는데, 1개는 팔레트 교환기, 1개는 레이저 장치, 또 다른 1개는 핸드 휠에 있습니다. 이들 중 하나를 누른 경우, 현재의 동작과 레이저 광선은 일시 정지를 하게 됩니다. 리셋 과정 후에 작업은 남아 있던 곳부터 다시 시작합니다.
레이저 안전 장벽
팔레트 교환 중, 사람이 제한 영역으로 들어가서 상해를 입는 것을 방지하기 위해 레이저 안전 센서를 사용합니다.
사람이 레이저 센서를 가로지르는 경우, 팔레트는 즉시 정지합니다. 팔레트 교환 작업은 일단 방해물이 제거되고 리셋 버튼을 누르면 기계 내부나 외부의 원하는 방향에서 계속 할 수 있습니다.
| FIBER LASER | FL-3015-S | FL-3015-L | FL-4020-L | FL-6020-L | LINEAR |
|---|---|---|---|---|---|
| X축 구동 범위(mm) | 3200 | 3200 | 4250 | 6200 | 4250 |
| Y축 구동 범위(mm) | 1530 | 1530 | 2040 | 2040 | 2040 |
| Z축 구동 범위(mm) | 130 | 130 | 130 | 130 | 130 |
| 절단 가공 범위(mm) | 1530X3050 | 1530X3050 | 2040X4050 | 2040X6050 | 2040X4050 |
| X,Y축 구동 시스템 | Rack System | Rack System | Rack System | Rack System | Linear System |
| Z축 구동 시스템 | Ball Screw | Ball Screw | Ball Screw | Ball Screw | Ball Screw |
| 최대 X,Y축 속도(m/min) | 120 | 120 | 120 | 120 | 170 |
| 최대 이송 속도(m/min) | 170 | 170 | 170 | 170 | 240 |
| 최대 Z축 속도(m/min) | 50 | 50 | 50 | 50 | 50 |
| X,Y축 최대 가속도(G) | 2 | 2 | 1.7 | 1.7 | 3 |
| Z축 최대 가속도(G) | 3 | 3 | 3 | 3 | 3 |
| 위치 정확도(mm) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 반복성 정확도(mm) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 적재 능력(kg) | 2500 | 2500 | 4000 | 6000 | 210 |
| 팔렛트 변경 시간(s) | 20 | 32 | 38 | 45 | Varies by model |
| 컨트롤러 스크린 크기(inch) | 21.5 | 21.5 | 21.5 | 21.5 | 21.5 |
| 스크린 해상도 | 1920-1080 | 1920-1080 | 1920-1080 | 1920-1080 | 1920-1080 |
| 전압(V) | 400 | 400 | 400 | 400 | 400 |
| 기계 치수(mm) | 5100-7260-2520 | 3340-7640-2511 | 3844-8412-2511 | 3844-10410-2511 | Varies by model |
| 팔렛트 치수(mm) | 2567-3384-1006 | 2567-3384-1006 | 3068-4383-999 | 3068-6383-999 | Varies by model |
| 총 중량(kg) | 14000 | 16500 | 22000 | 26500 | Varies by model |
| 보조 가스 | Oxygen(산소), Nitrogen(질소), Compressed Dry Air(압축공기) | ||||
| 가스 압력 범위(bar) | Oxygen:0-10, Nitrogen:0-25, Air:10-25 | ||||
좌, 우로 스크롤 해주세요. 전체 표를 확인 할 수 있습니다.
데너는 사전통지 없이 언제든지 본 기계에 대한 기술적 특성을 수정 할 권리를 가집니다.
