써보 일렉트릭 프레스 브레이크

LED Lighting

리니어 가이드가
장착 된 전면 지지대

유럽타입 다이 홀더

ESA S 875 W 제어장치
21인치 고해상도 컬러 터치 스크린

풋페달과 비상정지 버튼

유럽타입 펀치 홀더

써보 일렉트릭
프레스 브레이크의 장점

100% 전기 사용
유압 절곡기 대비 전력 소비량 최대 50% 절감
종래 동일 기종 대비 약 35% 높은 생산성
램 및 백 게이지의 고정밀 이동
전기 모터 구동으로 인한 램의 빠른 반응 속도
유지 보수 비용 절감 - No oil
오염이 적은 최상의 솔루션 - 친환경 기계
3D 자동 프로그래밍 및 시뮬레이션 탑재

카탈로그 신청하기 바로가기

Servo

Electric Press

Brake

써보 일렉트릭 프레스 브레이크가 작동하는 법

써보 일렉트릭 프레스 브레이크의 가압력은 특수 벨트와 풀리에 동력전달로 동기화 된 2대의 써보 모터를 통해 발현됩니다.
상부빔이 하향 이동하는 동안, 써보 모터는 모든 벨트 부분마다 균등하게 증가되는 인장력(F)을 벨트에 가하게 됩니다. 각 모터의 힘은 몇 배 더 큰 하강가압의 힘을 생성하게 되며,
이동장치인 램의 복귀력은 써보 일렉트릭 프레스 브레이크의 측면에 위치한 기계적 스프링에서 파생됩니다.
이 스프링은 가압 동안에는 압축되지만 벤딩 종료 후에는 램을 프로그램 된 스트로크 위치의 상단까지 밀어 복원시킵니다.

써보 브레이크는 큰 힘에서도 변형이 없는 고강도 프레임인 폐쇄 O 프레임 시스템을 채택하고 있습니다. 그 결과, 금형 정렬의 안전성이 높아지고 정밀한 벤딩이 가능합니다

BACK GAUGES (백 게이지)
옵션사양

X1-X2-R-Z1-Z2
Type Bach Gauge
ATF Type 6 Axis
Bach Gauge

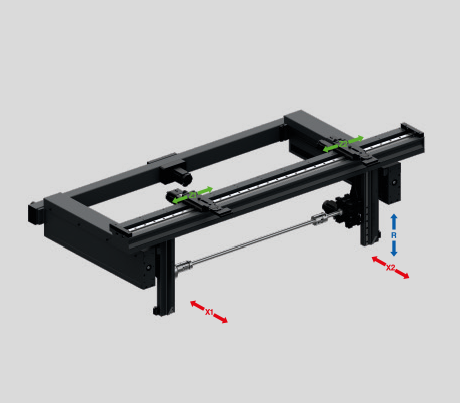

X1-X2-R
Type Bach Gauge
X-Prime
Type Bach Gauge

절곡 가공 시 수치 측정의 정확성과 편리성은 절곡 작업자의 주된 관심사입니다.
복잡한 부품의 다중 스테이션 벤딩 또는 단독벤딩, 경사벤딩 같은 제품의 생산이 필요한 고객을 위해 써보절곡기는 6가지 백 게이지 옵션이 있는 솔루션을 제공합니다. 부품의 형상과 복잡성에 따라, 모든 백 게이지 모델은 높은 정밀도와 고속가공으로 누구나 어려움 없이 제품생산이 가능하도록 특별하게 설계 제작 되었습니다

백 게이지 시스템 옵션 사양

X1, X2, R
X, R,Z1, Z2
X, X', R, Z1, Z2
X1, X2, R, Z1, Z2

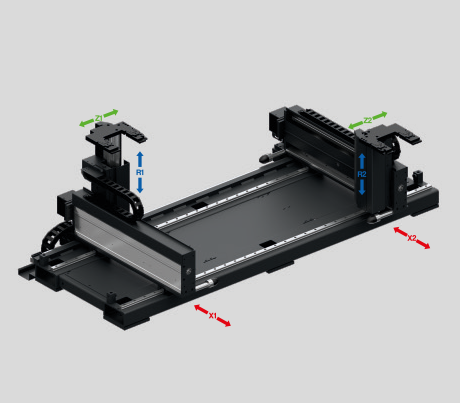

X1, X2, R1, R2, Z1, Z2 (ATF TYPE)

데너 써보 일렉트릭 프레스 브레이크 백 게이지 사양

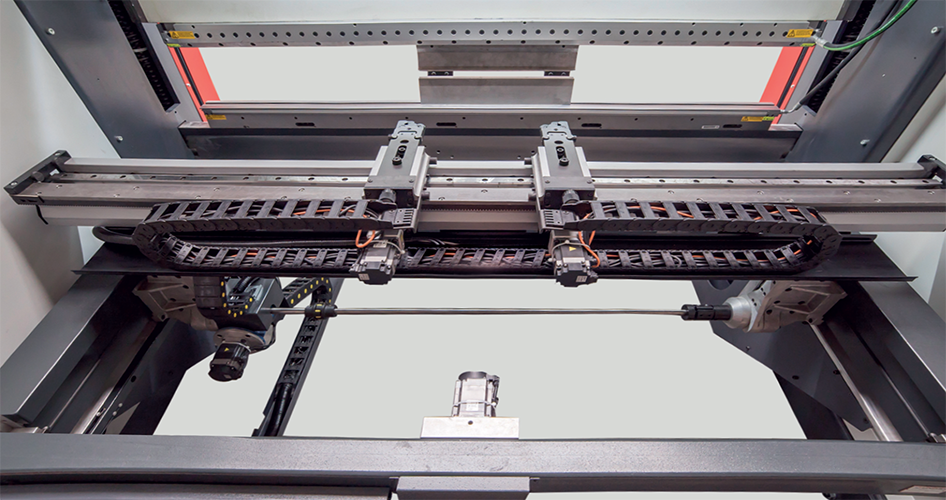

X축용 X-R 타입 백 게이지(표준) 볼 스크류, X축용 이중 리니어 가이드
750mm X 축 행정, 250mm R축 행정. 리니어 가이드 상의 2개의 백 게이지 핑거 측면 이송
위치 정밀도 : +0.03mm / 반복 정밀도 : +0.03mm

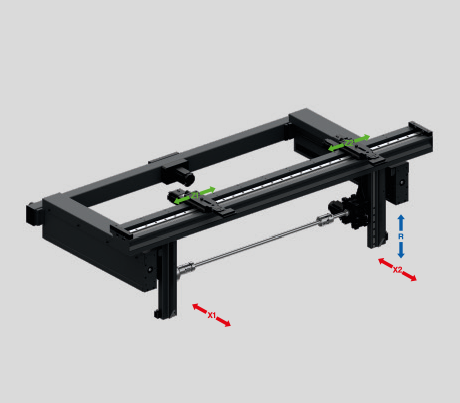

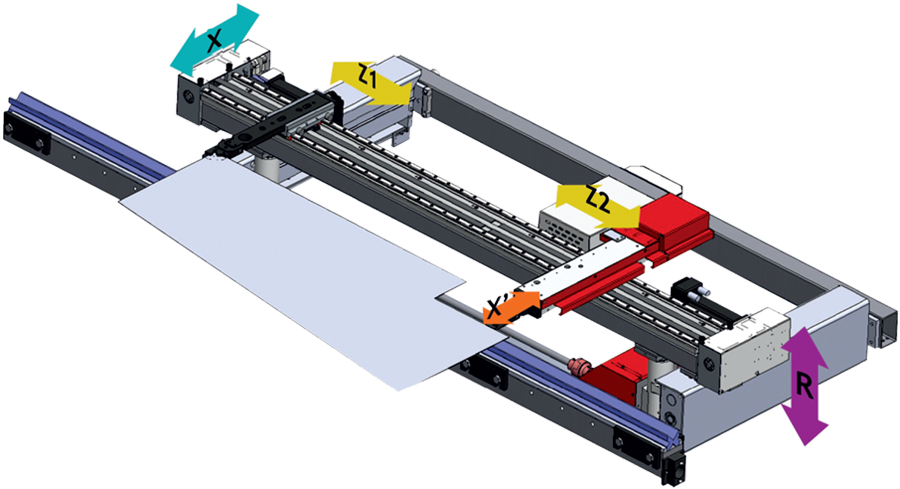

X - R- Z1- Z2 4 축 백 게이지 옵션

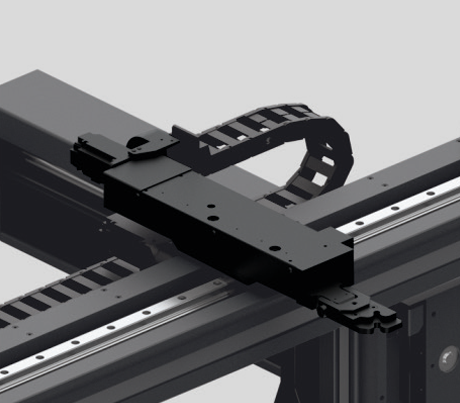

X - 최상 백 게이지 옵션

CONTROLLERS (제어장치)

3D

ESA S 875 W
STANDARD

3D 및 2D 그래픽 터치 스크린 프로그래밍 모드

시뮬레이션 및 제작시 3D 및 2D 시각화

21인치 고해상도 컬러 터치 스크린

모든 기능을 갖춘 WINDOW 애플리케이션

ESA 오프라인 소프트웨어

USB 플래쉬 메모리 드라이버

1,000,000 개 이상의 부품 프로그램을 위한 하드 디스크

2D 및 3D 자동 절곡 순서

그래픽 제품 및 도구 선택
3D

DELEM DA-69T
OPTIONAL

3D 및 2D 그래픽 터치 스크린 프로그래밍 모드

시뮬레이션 및 제작시 3D 시각화

17인치 고해상도 컬러 TFT

전체 윈도우 응용 프로그램 세트

DELEM MODUSYS 호환

USB, 주변 장치 인터페이스

제어장치에서 사용자 지정 응용 프로그램 지원

멀티 태스킹 환경

센서 벤딩 & 보정 인터페이스

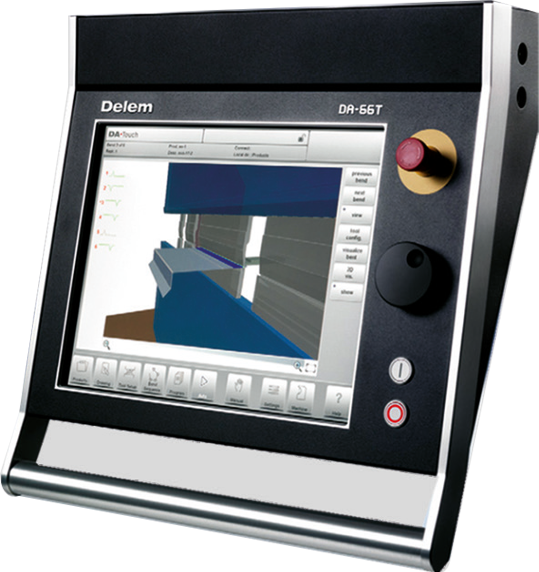

DELEM DA-66T
OPTIONAL

2D 그래픽 터치 스크린 프로그래밍 모드

시뮬레이션 및 제작시 3D 시각화

17인치 고해상도 컬러 TFT

전체 윈도우 응용 프로그램 세트

DELEM MODUSYS 호환

USB, 주변 장치 인터페이스

제어장치에서 사용자 지정 응용 프로그램 지원

멀티 태스킹 환경

센서 벤딩 & 보정 인터페이스

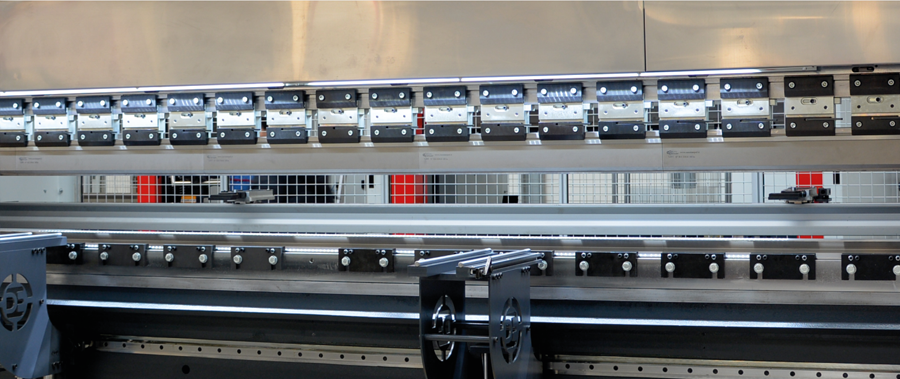

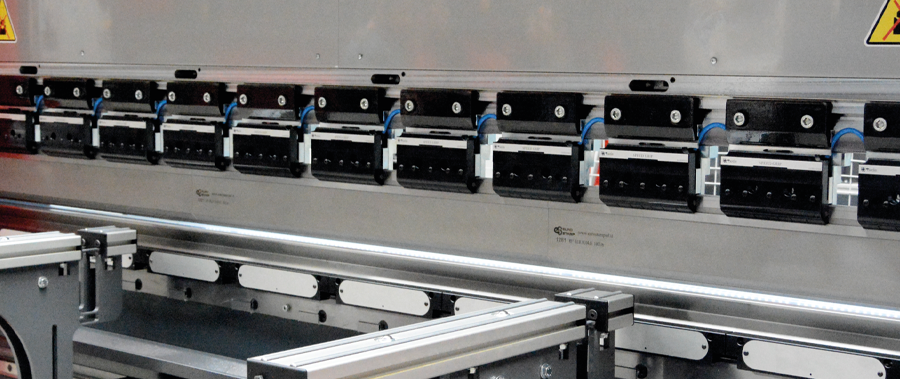

클램핑 시스템 옵션사양

유럽형 부분 펀치 클램핑 시스템
유럽형 공압 펀치 클램핑 시스템
WILSON 유압 펀치 및 다이 클램핑 시스템
미국형 부분 펀치 클램핑 시스템

기술 데이터

모델명	벤딩길이 (mm)	벤딩 용량 (ton)	최대 행정 (mm)	Q-오픈하이트 (mm)	접근 속도 (mm/sec)	벤딩 속도 (mm/sec)	복귀 속도 (mm/sec)	메인 모터 (kw)	중량 (kg)	L-기계길이 (mm)	W-기계 폭 (mm)	H-높이 (mm)
DD-M-20040	4080	200	300	590	75	20	75	22	14900	5755	2460	2800
DD-M-17535	3570	175	300	590	90	20	90	22	14100	5350	2460	2800
DD-M-15030	3050	150	300	590	100	20	100	22	12700	4750	2460	2800
DD-M-13030	3050	130	300	590	85	20	85	12.5	8400	4220	2330	2630
DD-M-10030	3050	100	300	590	75	20	75	11	6900	4220	2260	2500
DD-M-8025	2550	80	300	590	90	20	90	11	6400	3680	2260	2500
DD-M-6525	2550	65	300	590	130	20	130	11	6200	3680	2260	2500
DD-M-5020	2040	50	300	590	150	20	150	11	5500	3170	2260	2500
DD-M-4015	1530	40	300	590	170	20	170	11	4800	2660	2260	2500

좌, 우로 스크롤 해주세요. 전체 표를 확인 할 수 있습니다.

데너는 사전통지 없이 언제든지 본 기계에 대한 기술적 특성을 수정 할 권리를 가집니다.
