All Of Sheet-Metal Processing Machines

Home

CNC 프레스 브레이크

/

LED Lighting

크라우닝

전면 레이저 안전 보호 시스템

ESA S 875 W 제어장치
21인치 고해상도 컬러 터치 스크린

비상정지 버튼이 포함된 풋페달

유럽식 단면 펀치 홀더

넓은 옆 트임과 더 높은 오픈하이트

유럽식 단면 V 다이 홀더

백 게이지

리니어 가이드가 장착 된 전면 지지대

CNC 프레스 브레이크의 장점

  • 강하고 견고한 프레임

  • 높은 오픈하이트(3M 175ton 기준 / 590mm), 넓은 프레임 옆트임(450mm)

  • 펌프의 소음을 줄여주는 새로운 디자인

  • CNC 화면의 도구 레이아웃으로 공구 변경 시간 단축

  • 표준 ESA Windows 컨트롤의 원격 진단 가능

  • 직관적이고 쉬운 조작법

카탈로그 신청하기 바로가기

Puma XL Hydraulic

CNC Press

Brake

PUMA XL 표준 사양

  • 2 (X,R)축 백 게이지

  • 수동 크라우닝

전면 지지대

ESA S 875 W 제어장치

유럽식 단면 펀치, 유럽식 단면 V 다이

CONTROLLERS (제어장치)

  • 3D

    ESA S 875 W
    STANDARD

    3D 및 2D 그래픽 터치 스크린 프로그래밍 모드

    시뮬레이션 및 제작시 3D 및 2D 시각화

    21인치 고해상도 컬러 터치 스크린

    모든 기능을 갖춘 WINDOW 애플리케이션

    ESA 오프라인 소프트웨어

    USB 플래쉬 메모리 드라이버

    1,000,000 개 이상의 부품 프로그램을 위한 하드 디스크

    2D 및 3D 자동 절곡 순서

    그래픽 제품 및 도구 선택

  • 3D

    DELEM DA-69T
    OPTIONAL

    3D 및 2D 그래픽 터치 스크린 프로그래밍 모드

    시뮬레이션 및 제작시 3D 시각화

    17인치 고해상도 컬러 TFT

    전체 윈도우 응용 프로그램 세트

    DELEM MODUSYS 호환

    USB, 주변 장치 인터페이스

    제어기에서 사용자 지정 응용 프로그램 지원

    멀티 태스킹 환경

    센서 벤딩 & 보정 인터페이스

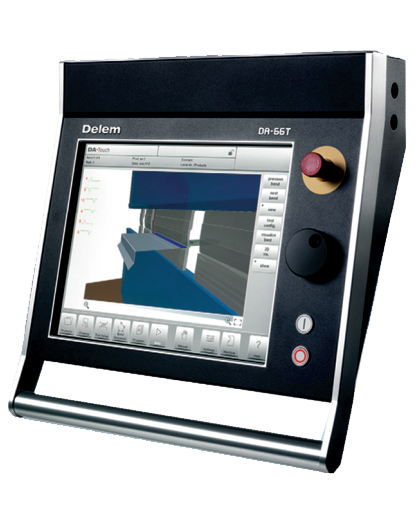

  • DELEM DA-66T
    OPTIONAL

    3D 및 2D 그래픽 터치 스크린 프로그래밍 모드

    시뮬레이션 및 제작시 3D 시각화

    17인치 고해상도 컬러 TFT

    전체 윈도우 응용 프로그램 세트

    DELEM MODUSYS 호환

    USB, 주변 장치 인터페이스

    제어기에서 사용자 지정 응용 프로그램 지원

    멀티 태스킹 환경

    센서 벤딩 & 보정 인터페이스

PUMA XL 옵션사양

  • 전동식 크라우닝 / 하이드로 기계 크라우닝

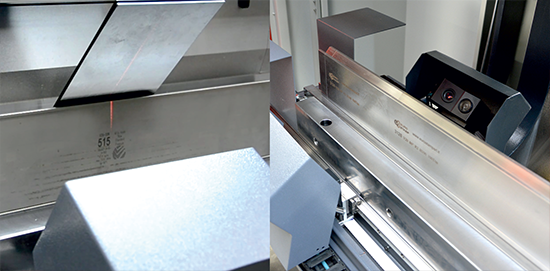

  • 레이저 각도 측정 시스템

  • 레이저 각도 측정 시스템

BACK GAUGES (백 게이지)
절곡 가공 시 수치 측정의 정확성과 편리성은 절곡 작업자의 주된 관심사입니다. 복잡한 부품 다중 스테이션 벤딩
또는 단독 벤딩, 경사 벤딩과 같은 생산이 필요한 고객을 위해 푸마 XL은 6가지의 백 게이지 옵션이 있는 솔루션을 제시합니다.
부품의 형상과 복잡성에 따라, 모든 백 게이지 모델은 높은 정밀도와 고속가공으로 누구나 어려움 없이 제품 생산이 가능하도록 특별히 설계 제작 되었습니다
표준 백 게이지 시스템

  • X - R CNC 축

  • 볼 스크류 구동 X 축

  • 볼 스크류 당 2개의 리니어 가이드

  • 750mm X 축 행정
    (총 게이지 거리 1040mm)

  • 250mm R 축 행정

  • X 축의 위치 잡기 정밀도 ± 0.03mm

옵션 백 게이지 시스템

  • X1, X2, R

  • X, R,Z1, Z2

  • X, X', R, Z1, Z2

  • X1, X2, R, Z1, Z2

  • X1, X2, R1, R2, Z1, Z2 (ATF TYPE)

백 게이지 시스템 옵션 사양

  • X1, X2, R

  • X, R, Z1, Z2

  • X1, X2, R, Z1, Z2

  • Bar Type - X1, X2, R1, R2, Z1, Z2

  • AFT Type - X1, X2, R1, R2, Z1, Z2

기술 데이터
XL-SERIES 1560 2060 2660 26100 30100 30135 30175 30220 30320 36175 36220 36320 40175 40220 40320 40400 40500 40600 60220 60320 60400 60600
벤딩길이
(mm)(A)

1550

 2050 2600 2600 3020 3020 3020 3020 3020 3650 3650 3650 4050 4050 4050 4050 4050 4050 6050 6050 6050 6050
벤딩용량(톤) 60 60 60 100 100 135 175 220 320 175 220 320 175 220 320 400 500 600 220 320 400 600
접근속도
(mm/sn)		 180 180 180 160 160 160 150 140 125 150 140 125 150 140 125 80 80 60 100 80 60 60
벤딩속도
(mm/sn)		 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 8 8 8 10 8 8
복귀속도
(mm/sn)		 160 160 150 150 150 130 130 130 120 130 130 120 130 130 120 80 80 60 100 80 60 60
행정(C) 220 220 220 300 300 320 350 350 400 350 350 400 350 350 400 400 400 450 450 350 400 450
오픈하이트(D) 410 390 390 540 530 550 600 600 650 600 600 650 600 600 650 650 650 650 600 650 650 730
옆트임(E) 400 400 400 450 450 450 450 450 450 450 450 450 450 450 450 600 600 600 450 450 600 600
프레임 간 거리(B) 1250 1650 2150 2150 2555 2555 2555 2555 2555 3100 3100 3100 3550 3550 3550 3550 3550 3550 5100 5100 5100 5020
기계길이(L) 2445 2855 3355 3320 3725 3745 3745 3745 3785 4290 4290 4330 4740 4740 4780 5055 5000 5000 6830 6865 6905 7145
기계폭(W) 2200 2200 1920 2250 2250 2250 2280 2280 2270 2280 2290 2290 2290 2290 2280 2777 2770 4050 2300 2280 2780 3275
전면 지지대 없는 폭(Y) 1635 1635 1360 1710 1690 1720 1720 1720 1760 1720 1730 1770 1730 1740 1770 2300 2600 2130 1770 1770 2330 2800
높이(H) 2390 2390 2390 2780 2780 2835 3030 3055 3100 3030 3055 3105 3030 3050 3105 3560 3560 4225 3010 3110 3615 3910
테이블높이(F) 880 900 900 900 900 900 920 920 920 920 920 920 920 920 920 1095 1095 1095 920 920 1095 980
피트깊이 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 850 0 0 0 1450
메인모터
(kW)		 7,5 7,5 7,5 11 11 15 22 22 30 22 22 30 22 22 30 45 45 45 22 30 45 45
오일탱크(lt) 100 100 100 190 190 190 300 300 400 300 300 400 300 300 400 600 600 600 300 400 400 600
중량(kg) 3850 4500 5200 7350 8000 8950 10550 10700 13650 11700 11850 15000 12555 15150 16000 24000 32000 45500 18000 22550 31000 50700

좌, 우로 스크롤 해주세요. 전체 표를 확인 할 수 있습니다.

데너는 사전 통지 없이 언제든지 본 기계에 대한 기술적 특성을 수정 할 권리를 가집니다.
