NC 절단기

/

제어장치
HT 071 NC 제어장치

전면 테이블
볼스크류가 포함 된 전면 테이블

전면 안전장치

전면지지대

풋페달
비상정지 버튼이 포함 된 원격 풋 페달

NC 절단기의 장점

  • 새롭게 디자인 된 강철구조 프레임

  • 정밀도가 우수하고 쉬운 사용법

  • 단일 포인트 수동 블레이드 간격 조정장치

  • 타이머에 의한 절단 길이 조정

  • 전면 보호 장치

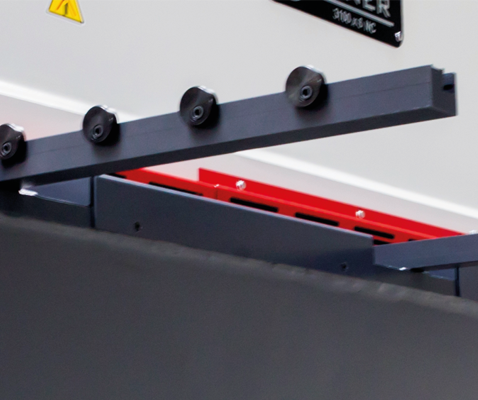

  • 시트 전면 지지대

  • 위험 방지 시스템

  • 낮은 유지보수 비용

카탈로그 신청하기 바로가기

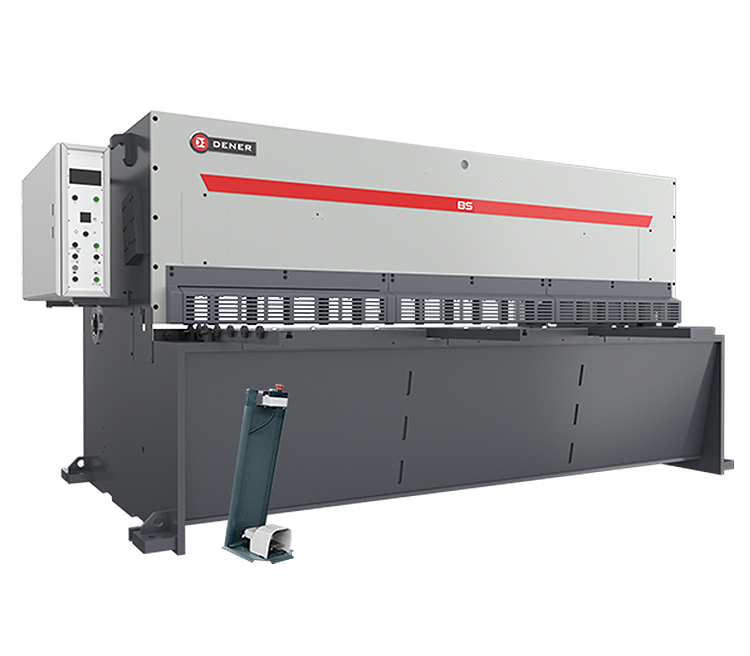

NC Swing Beam

SHEARING

Machine

NC 절단기 표준사양

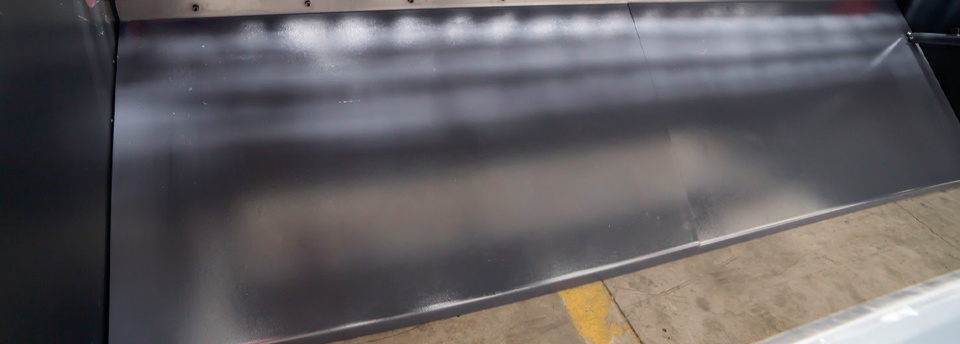

  • 시트 슬라이더

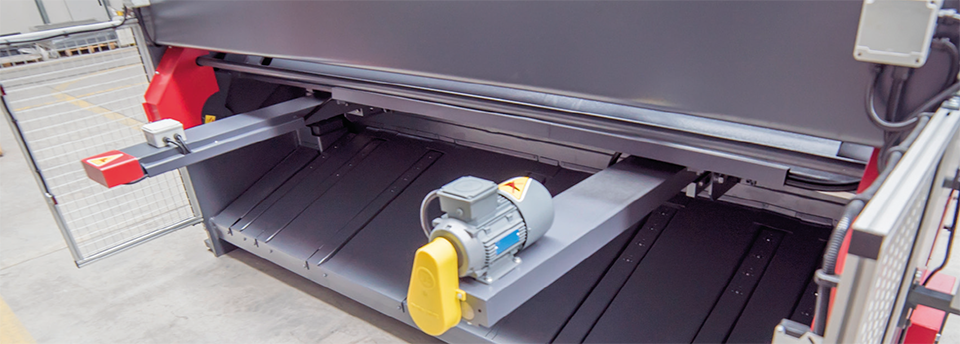

  • 자동 백 게이지 시스템

  • 전면 안전장치

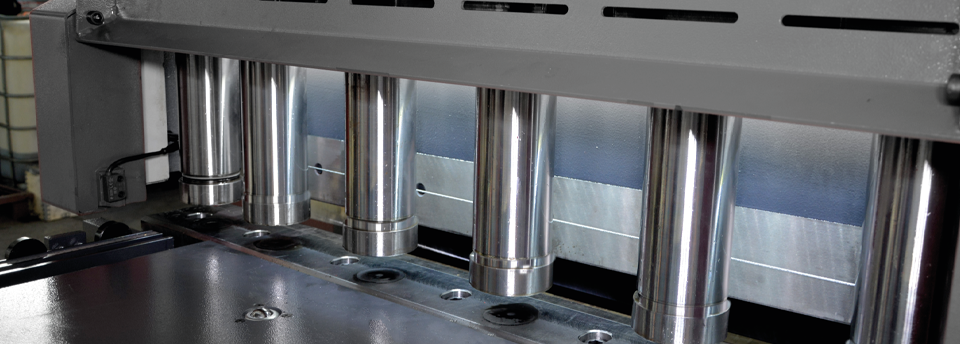

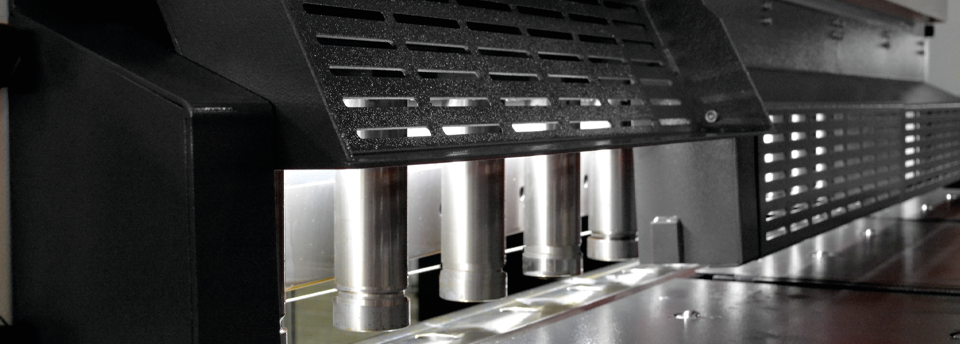

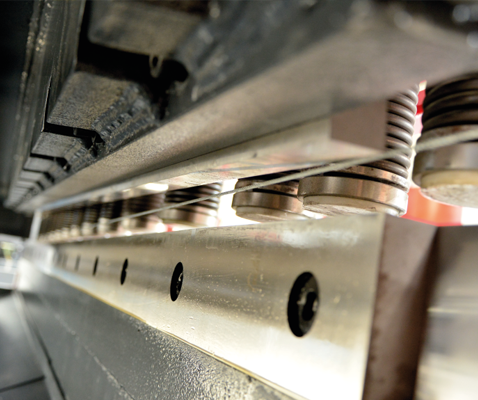

  • Hold Down Pads

NC 절단기 옵션사양

  • 더 긴 전면 지지대 2m / 3m

  • 스페어 블레이드

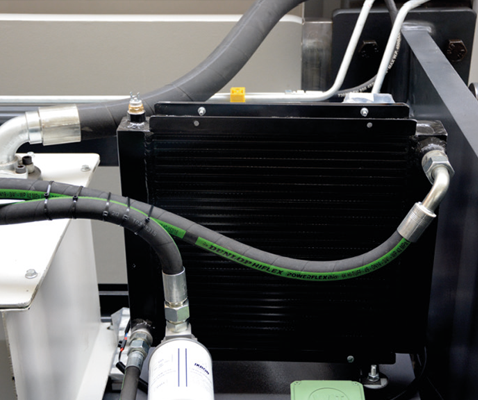

  • 유압 오일 냉각 시스템

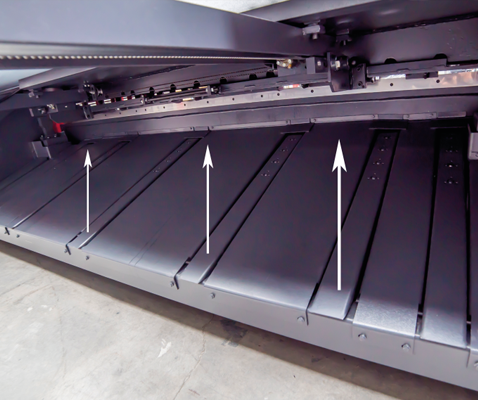

  • Sheet Support System

  • 자동 클리어런스 조정 장치

  • 레이저 식 안전장치

기술 데이터
BS SERIE
NC 절단기		 BSY
3006		 BS
3010		 BS
3013		 BS
3016		 BS
3020		 BS
4006		 BS
4010		 BS
4013		 BS
4016		 BS
4020		 BS
6006		 BS
6010		 BS
6013		 BS
6016		 BS
6020
절단 길이(mm) 3080 3120 3120 3120 3120 4160 4160 4160 4160 4160 6240 6240 6240 6240 6240
절단 판 두께
(Mild Steel)(mm)		 6 10 13 16 20 6 10 13 16 20 6 10 13 16 20
절단 각(degree) 1,39 2 2,5 2,5 2,5 1,33 2 2 2 2 1,33 1,5 1,5 1,5 1,5
홀드 다운 패드 개수 (pcs) 15 15 15 15 18 19 19 19 19 19 37 37 37 37 28
메인 모터(kw) 11 22 30 30 37 11 22 30 30 37 11 22 30 37 37
분당 커팅 갯수 (0,5 - 3°)(cuts/min.) 18 12 12 12 9 14 8 8 8 6 4 4 4 4 4
오일 탱크(lt) 200 200 400 400 475 240 240 400 400 475 475 475 600 600 600

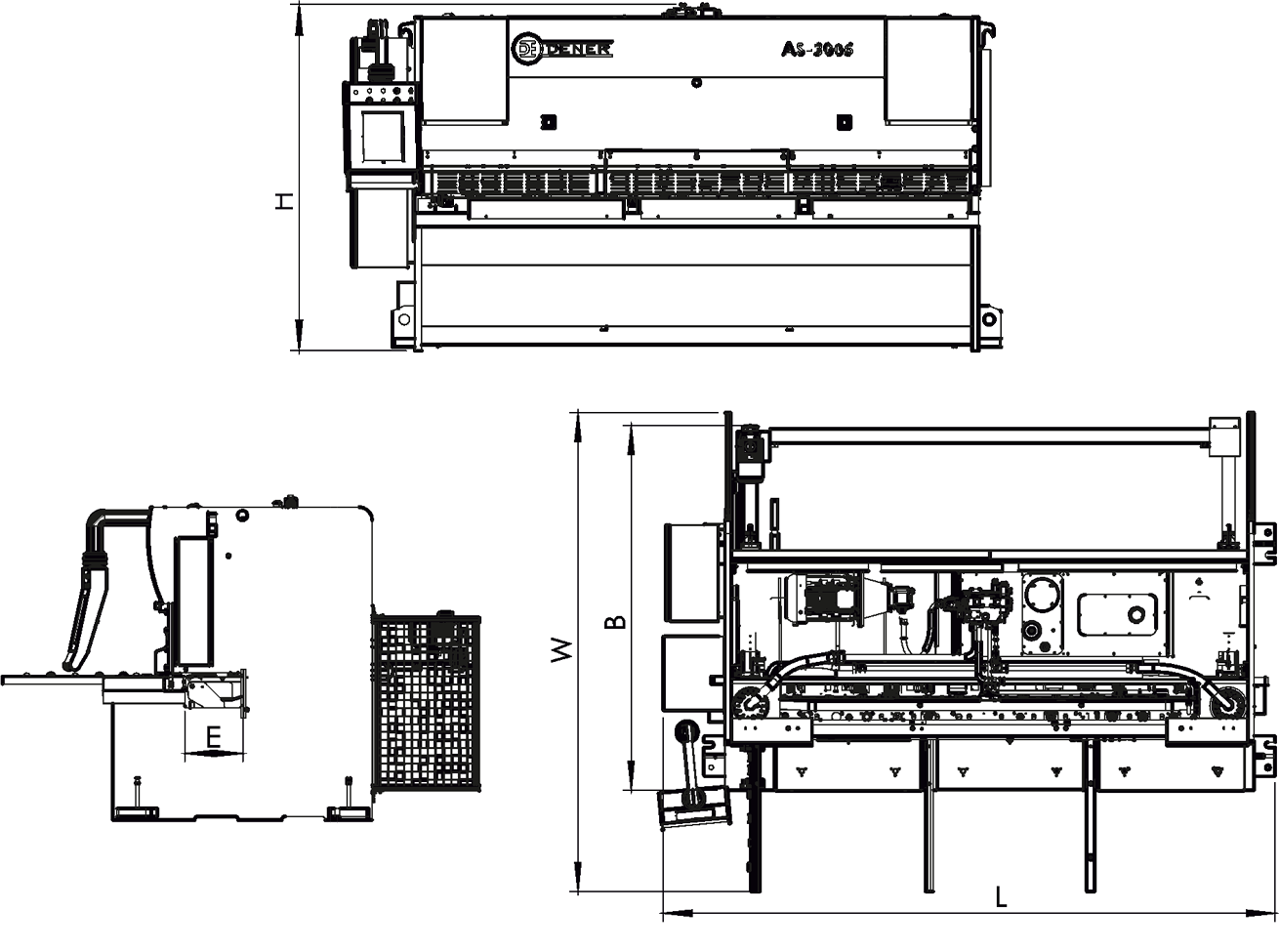

기계 길이 L(mm) 3840 3850 3850 3875 3950 4800 4910 4930 4950 4980 6910 6930 6950 6985 6985
옆 트임 E(mm) 150 150 150 150 150 150 150 150 150 150 150 150 150 315 360
백 게이지 없는 폭 B(mm) 2050 2175 2270 2350 2420 2050 2160 2345 2380 2400 2450 2480 2500 2500 2500
기계 폭 W(mm) 2745 3060 3160 3200 3350 2750 3120 3160 3190 3350 3610 3630 3650 3700 3700
높이 H(mm) 1700 1850 2000 2170 2430 1820 2000 2100 2480 2600 2730 2730 2730 2730 2730
중량 (kg) 8800 12500 1400 16120 22000 8000 10500 16850 18400 25500 23000 25000 27750 34500 44950

좌, 우로 스크롤 해주세요. 전체 표를 확인 할 수 있습니다.

DENER는 사전통지 없이 언제든지 본 기계에 대한 기술적 특성을 수정 할 권리를 가집니다.
